| 蒸汽减压阀Y25P-16Q | 用途及特点
该产品是我公司采用国外减压阀技术研制成功的一代蒸汽减压阀。它适用于蒸汽或压缩空气系统。
该产品具有设计、反应灵敏、流量大、减压稳定、选材精良等优点。性能参数优于国内同类产品，完全消除了以往减压阀精度和稳定性差的缺点。
结构及主要零件材料

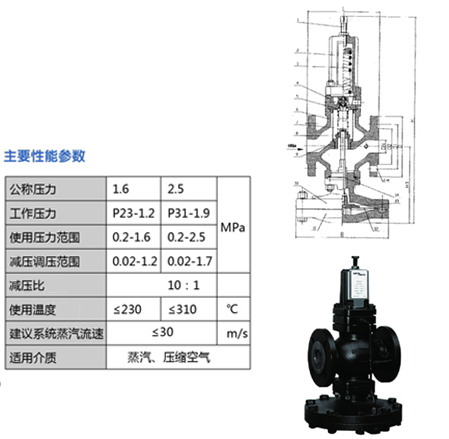

结构如图所示
主要零件材料
1、导阀调节螺栓(碳钢）
2、弹簧室(灰铸铁）
3、弹簧(不锈钢）
4、导阀室（球墨铸铁）
5、导阀阀体(不诱钢）
6、阀体（球墨铸铁.PN25时为铸钢）
7、过滤网(不绣钢）
8、阀瓣（不锈钢）
9、阀座(不锈钢）
10、二隔膜室（球墨铸铁,PN25时为铸钢)
11、下隔膜室（球墨铸铁，PN25时为铸钢)
12、膜片(磷铜）
13、膜片盘(铸锰黄铜）
14、推杆（不锈钢）
|
 |
主要外形尺寸
PN
|
DN
|
尺寸(mm)
|
(MPa)
|
(mm )
|
L
|
B
|
D
|
D1
|
D2
|
Z-Od
|
H
|
HI
|
|
15
|
130
|
185
|
95
|
65
|
46
|
4-14
|
373
|
135
|
|
20
|
150
|
185
|
105
|
75
|
56
|
4-14
|
374.5
|
135
|
|
25
|
160
|
206
|
115
|
85
|
65
|
4-14
|
391
|
145.5
|
2.5
|
32
|
180
|
206
|
140
|
100
|
76
|
4-19
|
391
|
145.5
|
1.6
|
40
|
200
|
255
|
150
|
110
|
84
|
4-19
|
437
|
178
|
|
50
|
230
|
255
|
165
|
125
|
99
|
4-19
|
437
|
178
|
|
65
|
290
|
345
|
185
|
145
|
118
|
8-19
|
558
|
249
|
|
80
|
310
|
345
|
200
|
160
|
132
|
8-19
|
564
|
252
|
|
100
|
350
|
400
|
230(235)
|
190.5(190)
|
157(156)
|
8-18(8-23)
|
606
|
276
|
1.6
|
125
|
400
|
400
|
255(270)
|
216(220)
|
186(184)
|
8-22(8-28)
|
650
|
350
|
(2.5)
|
150
|
450
|
520
|
280(300)
|
241.5(250)
|
216(211)
|
8-22(8-28)
|
734
|
357
|
|
200
|
500
|
520
|
345(360)
|
298.5(310)
|
270(274)
|
8-22(12-28)
|
772
|
375
|
工作原理
启动前正常位置是主阀关闭，导阀由弹簧力作用打开;蒸汽经由导阀进入主隔膜室，一部分蒸汽则经由控制孔流出.当主导阀流入的蒸汽大于由控制孔流出的蒸汽。主隔膜室中的控制压力增大，打开主阀，随着蒸汽流过主阀，下游压力的增量经由咸应管反馈作用在导阀隔膜下部，该作用力平衡了隔膜上部的弹簧压缩力，使导阀逐渐关闭节流;从而维持主隔膜室中的压力，控制主阀的开度输送适量的蒸汽.调节导阀隔膜上的弹簧，即可改变下游的设定压力.当不需要蒸汽时，感应管压力增大，关闭导阀，控制压力由控制孔释放，使主阀紧密关闭。 | 上一页：法兰柱塞阀U41SM-16C
