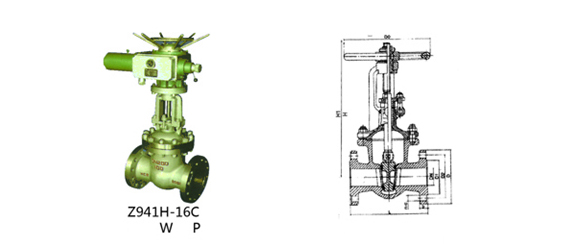

| 电动闸阀Z941H-16C |
主要技术参数
型号
|
公称压力
PN(MPa)
|
试验压力PS(MPa)
|
工作溫度
(°C)
|
适用介质
|
|
|
壳体
|
密封
|
|
|
Z41H-16C
|
1.6
|
2.4
|
1.76
|
≤425
|
水
蒸汽
油品
|
Z41H-25C
|
2.5
|
3.75
|
2.75
|
|
|
Z41H-40C
|
4.0
|
6.0
|
4.4
|
|
|
Z41H-64C
|
6.4
|
9.6
|
7.04
|
|
|
主要零件部件材料
零件名称
|
材料
|
零件名称
|
材料
|
阀体、阀盖
|
碳钢、不绣钢
|
阀杆螺母
|
钢、青铜
|
阀杆、碳钢
|
破钢、不绣钢
|
填料
|
柔性石墨
|
阀瓣、阀座
|
破钢、不绣钢
|
手轮
|
球墨铸铁
|
主要外形尺寸（按JB/T79-94标准）
型号
|
公称压力PN(MPa)
|
公称通径 DN(mm)
|
L
|
D
|
H1
|
D0
|
|
|
15
|
130
|
95
|
175
|
200
|
|
|
20
|
150
|
105
|
180
|
200
|
|
|
25
|
160
|
115
|
210
|
220
|
|
|
32
|
180
|
135
|
210
|
220
|
|
|
40
|
240
|
145
|
350
|
240
|
|
|
50
|
250
|
160
|
358
|
240
|
|
|
65
|
265
|
180
|
373
|
240
|
Z41H-16C
|
|
80
|
280
|
195
|
435
|
280
|
|
|
100
|
300
|
215
|
500
|
320
|
Z41H-16P
|
1.6
|
125
|
325
|
245
|
614
|
360
|
|
|
150
|
350
|
280
|
674
|
360
|
Z41H-16R
|
|
200
|
400
|
395
|
818
|
400
|
|
|
250
|
450
|
405
|
969
|
450
|
|
|
300
|
500
|
460
|
1145
|
560
|
|
|
350
|
550
|
520
|
1280
|
640
|
|
|
400
|
600
|
580
|
1452
|
640
|
|
|
450
|
650
|
640
|
1541
|
720
|
|
|
500
|
700
|
705
|
1676
|
2181
|
注：PN4.0-6.4MPa的尺寸与法兰止回阀的尺寸相同
