| 伸缩拉杆过滤器YSTF-16Q | 产品概述
Y型过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端.用来清除介质中的杂质，以保护阀门及设备的正常使用.该过滤器具有结构，阻力小，排污方便等特点.适用介质可分为水、油、气.一般通水网为18 ~ 30目 /cm2 ,通气网为40-100目/cm2 ,通油网为100 ~ 480目 /cm2 ,可按用户要求制作滤网.
产品概述
Y型拉杆伸缩过游器是Y型过滤器与伸缩接头组合，主要用于高层建筑、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端.便于清除杂物或安 以阀类或设备之正常使用。
主要技术参数
型号
|
连接形式
|
公称压力
(MPa)
|
耐压试验
压力
(MPa)
|
工作压力 (MPa)
|
売体材料
|
过滤网材料
|
网眼
总面积
|
GL41H40
|
法兰
|
1.0
|
1.1
|
1.0
|
球墨铸铁
|
|
|
GL41H*16
|
法兰
|
1.6
|
1.76
|
1.5
|
球墨铸铁
|
不锈钢
|
3~4mm
|
GL41H-25
|
法兰
|
2.5
|
2.75
|
2.5
|
碳钢
|
|
|
主要技术参数
| 型号 |
公称压力(MPa) |
耐压试验压力(MPa) |
工作压力 (MPa)
|
| YSTF-10 |
1.0 |
1.1 |
1.0 |
| YSTF-16 |
1.6 |
1.76 |
1.6 |
主要零件材料
| 零件名称 |
管体 |
滤网 |
伸缩拉杆 |
O形圈 |
| 材料 |
球墨铸铁铸钢 |
不锈钢 |
铸钢镀锌 |
丁腈橡胶 |

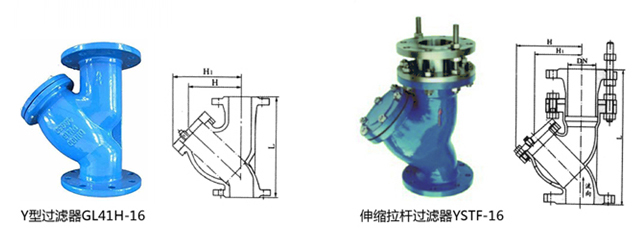

主要外形尺寸 单位（mm）
公称通径DN
|
L
|
H
|
H1
|
50
|
230
|
155
|
195
|
65
|
290
|
183
|
245
|
80
|
310
|
210
|
295
|
100
|
350
|
250
|
344
|
125
|
400
|
305
|
415
|
150
|
480
|
358
|
485
|
200
|
600
|
450
|
602
|
250
|
730
|
503
|
710
|
300
|
850
|
578
|
815
|
|
主要外形尺寸 单位（mm）
公称通径DN
|
L
|
H
|
H1
|
50
|
300
|
155
|
195
|
65
|
380
|
183
|
245
|
80
|
430
|
210
|
295
|
100
|
559
|
250
|
344
|
125
|
675
|
305
|
415
|
150
|
775
|
358
|
485
|
200
|
900
|
450
|
602
|
250
|
1025
|
503
|
710
|
300
|
1150
|
578
|
815
|
|
